传统设备对预应力钢材进行热处理，总是存在着这样那样的缺陷，因此，现在，越来越多的厂家采用中频加热设备进行热处理，都说采用这种设备进行热处理可以提高钢材的抗应力松弛性能，那么事实是否如此呢？

低松弛预应力钢丝具有高的弹性极限和屈服极限与低的松弛率。低松弛性能的PC钢丝广泛地用于大型桥梁、高架公路、高速铁路等重要工程。目前，这种低松弛率钢丝必须采用中频加热设备进行热处理。只有使用感应加热稳定化处理的钢丝，才能达到低松弛级的产品。传统的电炉或铅浴回火处理很难达到低松弛率标准。感应加热稳定化处理后松弛率可达到0.5%以下的水平。

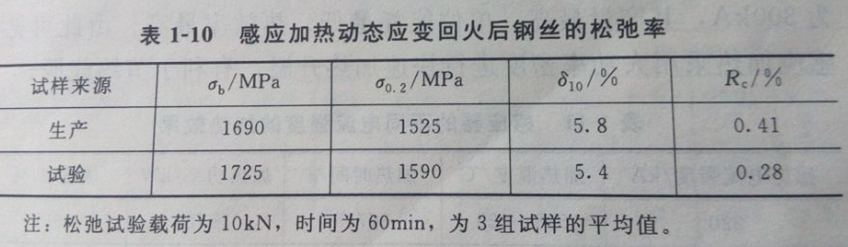

碳质量分数为0.70%的高碳钢丝，经感应加热在300-350℃进行动态应变回火处理后，直径3.0mm钢丝的松弛率值列于下图的表中。

从上面的描述可以看出，中频加热设备对预应力钢材进行热处理，可以提高其抗应力松弛性能。如果您现在还在用传统设备进行热处理，那还等什么呢，赶紧换一台新兴的中频加热设备吧。
